Primus 2490



2016-05-30
Primus 2490 är en gasolpanna, uppbyggd med en brännaren i mitten, tändstift, vattenpump, vattentermostat och en styrenhet till detta.
Tändspolen som genererar högspänningen till tändstiftet sitter monteratd direkt på kretskortet i styrenheten.
Vattenpumpen styrs från styrenheten, likaså hur värmaren ska värma.
Kablaget som går till värmaren består av Grön, Gul, Svart och Blå.
Svart är Jord alltså Minus. Gul är strömförsörjningen samt start, så får den 12v på Gul kabel så ska den starta om värmaren är hel.
Grön kabel är till extern vattenpump. Blå är termostat signal, gör även att grön lysdiod lyser i husvagnen när värmaren är aktiverad.

[Termostaten som sitter i värmaren och känner av temperaturen på vattnet i värmaren, den är sluten fram tills värmaren uppånåt önskad temperatur på ca80`C, så brytaren den, och då stannar värmaren. Misstänker man att termostaten är defekt så kan man bygla dom två röda kablarna i den endre kontakten. Då ska värmaren försöka starta, man ska då inom några sekunder höra solinoiden som ska öppna för gasolen som då slår till, därefter inom några sekunder försöker värmaren att tända, då hörs det när gnistan hoppar från tändstiftet.]

2016-05-31 Vid reparation av denna värmare så var det avbrott i termostaten, passande Termostat var art nr: 711031.

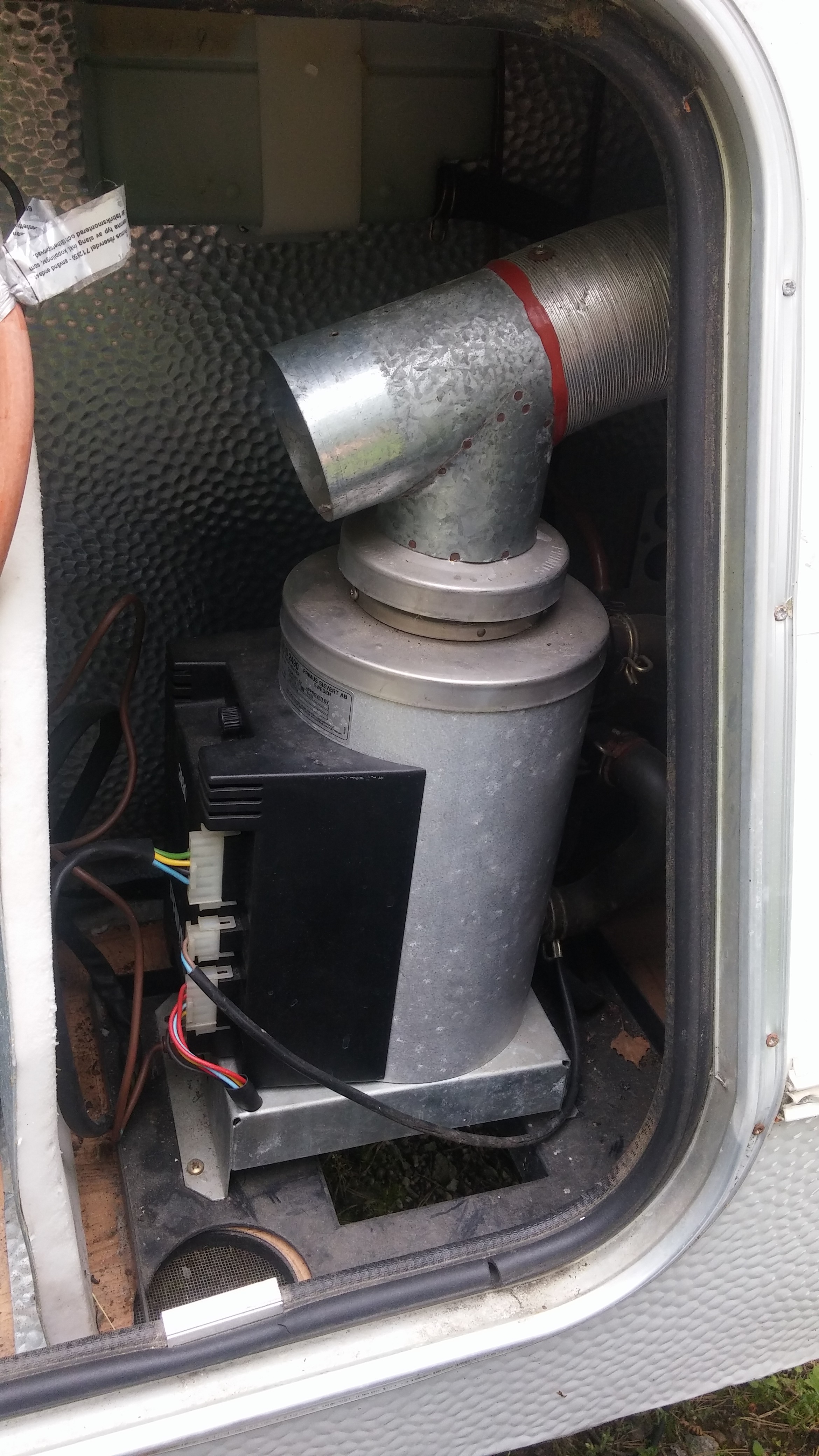

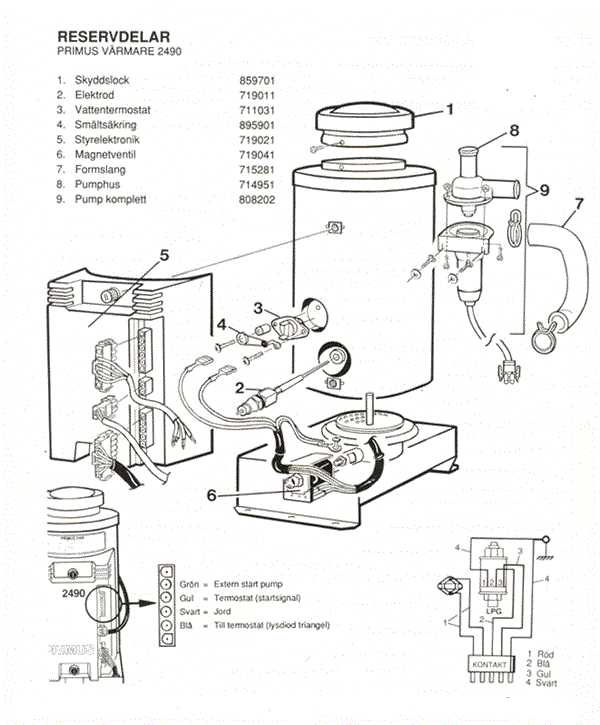

Primus 2490   Primus 2490 real

Här kan du ladda ner manualen för manöverenheten >Ladda ner här<
